Dokonalý sprievodca planétovými prevodovkami s vysokým krútiacim momentom: Dizajn, výhody a aplikácie

Vo svete presného riadenia pohybu a prenosu sily je len málo komponentov tak dôležitých a všestranných ako sú planétová prevodovka s vysokým krútiacim momentom . Tieto prevodovky, známe pre svoju výnimočnú hustotu krútiaceho momentu, tuhosť a presnosť, sú chrbticou náročných priemyselných aplikácií. Táto komplexná príručka sa ponorí do konštrukčných princípov, kľúčových výhod a výberových kritérií pre planétové prevodovky so zameraním na riešenia s vysokým krútiacim momentom pre najnáročnejšie úlohy.

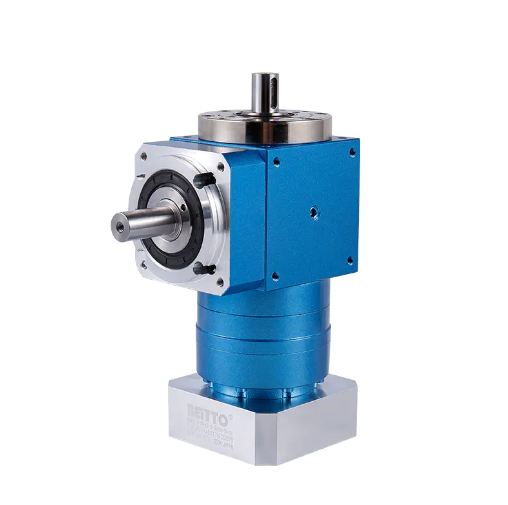

Pochopenie architektúry planétovej prevodovky

Vo svojom jadre sa planétová prevodovka skladá z troch primárnych komponentov usporiadaných sústredne, napodobňujúcich solárny systém. Tento jedinečný dizajn je zdrojom jeho pozoruhodných schopností.

Základné komponenty a ich funkcia

• Sun Gear: Centrálne ozubené koleso, ktoré je zvyčajne vstupným ovládačom.
• Planet Gears: Viacero ozubených kolies, ktoré obiehajú okolo slnečného kolesa a zaberajú so slnkom aj s ozubeným vencom.
• Planétový nosič: Drží planétové súkolesie na mieste a často slúži ako výstup a dodáva znásobený krútiaci moment.
• Ozubené koleso (Anulus): Vonkajší krúžok so zubami smerujúcimi dovnútra, ktorý obklopuje celý systém, zvyčajne držaný na mieste alebo používaný ako alternatívny výstup.

Ako sa dosahuje násobenie krútiaceho momentu

Sila planétovej konštrukcie spočíva v jej schopnosti rozložiť zaťaženie medzi viaceré planétové kolesá. Toto zdieľanie zaťaženia umožňuje kompaktnému tvarovému faktoru zvládnuť obrovské sily. Keď sa krútiaci moment aplikuje na centrálne koleso, poháňa planétové kolesá, ktoré potom „kráčajú“ pozdĺž stacionárneho ozubeného kolesa. Táto akcia spôsobí, že sa unášač planét otáča zníženou rýchlosťou, ale s výrazne zvýšeným krútiacim momentom. Redukčný pomer je určený počtom zubov na slnku, planétach a ozubenom kolese. Ako sa uvádza v textoch strojárskeho inžinierstva, základný vzorec pre pomer jednoduchej planétovej sústavy (s pevným ozubeným kolesom) je 1 (zuby ozubeného kolesa / zuby ozubeného kolesa slnka), čo vysvetľuje vysoké pomery dosiahnuteľné v jednom stupni [1].

Kľúčové výhody planétových prevodoviek s vysokým krútiacim momentom

Výber planétovej prevodovky pred inými typmi, ako sú konštrukcie s paralelným hriadeľom alebo závitovkou, ponúka zreteľný súbor výhod pre vysokovýkonné aplikácie.

Kritické výhody v scenároch s vysokým dopytom:

• Výnimočný pomer krútiaceho momentu k objemu: Rozdelenie zaťaženia medzi viaceré planéty umožňuje oveľa vyšší výstup krútiaceho momentu v menšom, priestorovo efektívnom balíku v porovnaní s inými typmi prevodov.
• Vysoká presnosť a nízka vôľa: Presná výroba vedie k minimálnemu uhlovému posunu medzi vstupom a výstupom pri zaťažení, čo je kľúčové pre robotiku a automatizované polohovacie systémy.
• Vynikajúca tuhosť a torzná tuhosť: Koaxiálny dizajn a viacnásobné kontaktné body ozubených kolies majú za následok vynikajúcu odolnosť voči krúteniu pri zaťažení, čo zaisťuje presný prenos pohybu.
• Vysoká účinnosť: S účinnosťou často presahujúcou 97 % na stupeň minimalizujú planétové prevodovky straty výkonu, čím sa znižuje tvorba tepla a prevádzkové náklady.

Pre inžinierov je nevyhnutné pochopiť kompromisy medzi rôznymi architektúrami prevodoviek. Priame porovnanie objasňuje planetárnu výhodu:

Riešenie bežných výziev a technických úvah

Zatiaľ čo planétové prevodovky sú robustné, ich výkon a životnosť závisia od riešenia konkrétnych konštrukčných a prevádzkových výziev.

Prekonanie rozptylu tepla v aplikáciách s vysokým krútiacim momentom

Nepretržitá prevádzka pri vysokom zaťažení vytvára značné teplo. Efektívny tepelný manažment nie je možnosťou, ale nevyhnutnosťou. Pokročilé konštrukcie zahŕňajú funkcie, ako sú integrované chladiace rebrá, optimalizované dráhy mazania a použitie vysokovýkonných syntetických mazív. Napríklad pri špecifikácii prevodovky pre kontinuálne pohony planétových prevodoviek s vysokým krútiacim momentom technici musia vypočítať menovitý tepelný výkon, aby zabezpečili, že jednotka dokáže odvádzať teplo rovnako efektívne, ako prenáša krútiaci moment.

Zabezpečenie odolnosti a dlhej životnosti

Odolnosť je prvoradá, najmä v drsnom prostredí. Kľúčom k dlhej životnosti je kvalita opracovania zubov ozubených kolies, výber ložísk a integrita krytu. Presné brúsenie zubov ozubených kolies na dosiahnutie dokonalého profilu znižuje koncentráciu napätia a minimalizuje opotrebovanie. Okrem toho je kritický výber ložísk, ktoré dokážu zvládnuť radiálne aj axiálne zaťaženie z planétových kolies. Prevodovka postavená pre vysokovýkonné planétové prevodovky pre priemyselnú automatizáciu bude často obsahovať nauhličované a kalené prevody, veľkokapacitné ložiská a robustné, utesnené kryty, aby sa vylúčili nečistoty.

Výber optimálneho redukčného pomeru

Redukčný pomer priamo ovplyvňuje výstupnú rýchlosť, krútiaci moment a zotrvačnosť systému. Viacstupňová planétová prevodovka umožňuje extrémne vysoké prevody (napr. 100:1 alebo viac) pri zachovaní kompaktných rozmerov. Výber správneho pomeru zahŕňa vyváženie prevádzkových otáčok motora s požadovanými výstupnými otáčkami a krútiacim momentom. Je to kritický krok pri navrhovaní systémov ako napr planétové prevodové systémy s nízkou vôľou a vysokým krútiacim momentom pre presné indexovanie alebo robotické ramená, kde dynamická odozva a presnosť polohy sú vzájomne závislé.

Hlboký ponor do špecifických aplikačných domén

Jedinečné vlastnosti planétových prevodoviek s vysokým krútiacim momentom ich robia nepostrádateľnými v širokom spektre priemyselných odvetví.

Robotika a automatizované stroje

V robotike sa nedá vyjednávať o presnosti, kompaktnosti a spoľahlivosti. Planétové prevodovky sú preferovaným riešením pre kĺbové pohony robotov, ktoré poskytujú vysoký krútiaci moment potrebný na pohyb manipulátorov pri zachovaní presného polohového riadenia. Ich nízka vôľa je nevyhnutná pre opakovateľnú presnosť. To je dôvod, prečo sú ústredné planétové prevodovky s vysokým krútiacim momentom pre robotické ramená , ktorý umožňuje plynulé, výkonné a presné pohyby v montážnych, zváracích a manipulačných robotoch.

Systémy obnoviteľnej energie

Sektor obnoviteľnej energie predstavuje jedny z najnáročnejších prevádzkových podmienok. V systémoch riadenia sklonu a vybočenia veterných turbín musia prevodovky odolávať enormným a premenlivým zaťaženiam, drsnému počasiu a vyžadujú si minimálnu údržbu počas desaťročí. Planétové prevodovky s vysokým krútiacim momentom a odolnosťou sú ideálne pre tieto úlohy. Ich konštrukcia im umožňuje efektívne prenášať a kontrolovať masívne sily spojené s nastavovaním lopatiek turbíny.

Mobilné a off-roadové vybavenie

Pre rýpadlá, žeriavy a iné ťažké stroje je kľúčová hustota výkonu a robustnosť. Planétové prevody sa často používajú v pohonoch kolies a otočných krúžkoch týchto strojov. Ich schopnosť zvládnuť rázové zaťaženie a poskytnúť vysoký krútiaci moment v kompaktnom obale je bezkonkurenčná. Pri integrácii do planétové prevodovky pre banské a stavebné zariadenia sú skonštruované so zvýšeným tesnením a odolnosťou proti korózii, aby spoľahlivo fungovali v prašnom, mokrom a abrazívnom prostredí.

Inovácie a budúcnosť technológie planetárnych prevodov

Snaha o vyšší výkon naďalej poháňa inovácie. Výskum sa zameriava na oblasti, ako sú pokročilé materiály (napr. kompozity a vysokopevnostné zliatiny), patentované procesy tepelného spracovania a ultra presné výrobné techniky. Okrem toho sa integrácia snímačov na monitorovanie stavu a prediktívnu údržbu stáva štandardnou funkciou „inteligentných“ prevodoviek novej generácie. Cieľom týchto vylepšení je posúvať hranice toho, čo je možné planétová prevodovka s vysokým krútiacim momentom výkon, čo vedie k ešte väčšej účinnosti, dlhšej životnosti a inteligentnejšej integrácii do vzájomne prepojených priemyselných systémov [2].

Výber správnej planétovej prevodovky s vysokým krútiacim momentom: Praktický sprievodca

Správny výber zahŕňa systematické hodnotenie požiadaviek vašej aplikácie v porovnaní so špecifikáciami prevodovky.

Kritické parametre na vyhodnotenie

• Menovitý krútiaci moment a maximálny krútiaci moment: Uistite sa, že menovitý krútiaci moment prevodovky zodpovedá vášmu trvalému zaťaženiu a jej maximálny krútiaci moment presahuje akékoľvek očakávané rázové zaťaženie.
• Pomer redukcie: Prispôsobte pomer požadovaným výstupným otáčkam a krútiacemu momentu s ohľadom na charakteristiky motora.
• Vôľa: Zadajte hodnotu vôle, ktorá spĺňa požiadavky na presnosť vašej aplikácie (napr. <5 oblúkových minút pre vysoko presnú automatizáciu).
• Konfigurácia vstupu/výstupu: Potvrďte, že typy hriadeľov (kľúčové, drážkované), veľkosti a montážne rozhranie (príruba, pätka) sú kompatibilné.
• Environmentálne hodnotenia: Skontrolujte hodnoty IP (Ingress Protection) na odolnosť voči prachu a vode a uistite sa, že rozsah prevádzkovej teploty je vhodný.

Často kladené otázky (FAQ)

1. Čo robí planétovú prevodovku „vysokým krútiacim momentom“?

A planétová prevodovka s vysokým krútiacim momentom je špeciálne navrhnutý tak, aby poskytoval výnimočne vysoký výstupný krútiaci moment vzhľadom na jeho veľkosť. Dosahuje sa to presne opracovanými, tvrdenými zubami ozubených kolies, optimalizovaným usporiadaním ložísk a často viacerými prevodovými stupňami na efektívne znásobenie krútiaceho momentu v kompaktnom kryte.

2. Ako zistím, či potrebujem model s nízkou vôľou?

Vyžadujete a planétová prevodovka s nízkou vôľou a vysokým krútiacim momentom ak vaša aplikácia zahŕňa presné polohovanie, opakované indexovanie alebo rýchle obrátenie pohybu. Príklady zahŕňajú robotické ramená, CNC otočné stoly a presné automatizačné stupne, kde sú neprijateľné aj malé polohové chyby.

3. Zvládnu planétové prevodovky nepretržitú, náročnú prevádzku?

Áno, ale musia byť na to špeciálne navrhnuté. Hľadajte prevodovky predávané na trhu kontinuálne pohony planétových prevodoviek s vysokým krútiacim momentom . Medzi kľúčové vlastnosti patrí robustný tepelný manažment (chladiace rebrá, efektívne mazanie), vysokokvalitné ložiská a prevody navrhnuté pre predĺženú životnosť pri konštantnom zaťažení.

4. Prečo sú planétové prevodovky také bežné v robotike?

Ich vysoká hustota výkonu umožňuje výkonné, kompaktné pohony kĺbov. Nízka vôľa a vysoká torzná tuhosť planétové prevodovky s vysokým krútiacim momentom pre robotické ramená umožňujú presný a opakovateľný pohyb, ktorý je základom presnosti a výkonu robota.

5. Aké sú známky opotrebovania alebo poruchy planétovej prevodovky?

Medzi bežné indikátory patrí zvýšený hluk alebo vibrácie, stúpajúca prevádzková teplota, viditeľné úniky maziva a merateľné zvýšenie vôle. Pre kritické zariadenia ako napr vysokovýkonné planétové prevodovky pre priemyselnú automatizáciu Pre prediktívnu údržbu sa odporúča implementácia rutinnej analýzy vibrácií a programu monitorovania oleja.

The planétová prevodovka s vysokým krútiacim momentom predstavuje vrchol mechanického dizajnu a ponúka jedinečnú kombináciu sily, presnosti a účinnosti v kompaktnom balení. Od presných spojov priemyselných robotov až po masívne pohony stavebných strojov je jeho úloha nenahraditeľná. Keďže priemyselné odvetvia tlačia na väčšiu automatizáciu, vyššiu efektivitu a robustnejšie vybavenie, dopyt po pokročilých riešeniach planétových prevodov bude len rásť. Výrobcovia, ktorí kombinujú špičkový výskum a vývoj s precíznymi výrobnými procesmi, ako sú tie, ktoré dodržiavajú prísne normy v centrách presného strojárstva, sú pripravení viesť tento vývoj a poskytovať spoľahlivé riešenia prenosu energie, od ktorých závisí moderný priemysel.
