Komplexný sprievodca reduktormi planétových zariadení: od pracovných princípov po praktické aplikácie

Úvod: Prečo sú planétové redukcie prevodovky také dôležité

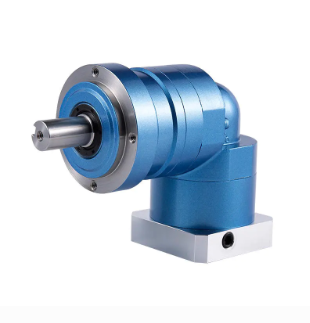

Reduktory planétových zariadení sú kompaktný a vysoko efektívny typ prenosového systému. Hrajú kľúčovú úlohu v moderných priemyselných aplikáciách, od priemyselnej automatizácie a robotiky po zdravotné vybavenie a ďalej. Tento článok poskytne hlboký ponor do technológie a vysvetlí, ako fungujú, ako vybrať ten správny a čo treba brať do úvahy pri výbere značky.

Hĺbková analýza pracovných princípov reduktora planétových zariadení

Hlavná príťažlivosť planétového redukcie prevodovky spočíva v jeho jedinečnej vnútornej štruktúre a presnom pohybe. Tento návrh umožňuje dosiahnuť vysoký pomer prenosu a výstup značného množstva krútiaceho momentu vo veľmi malom priestore.

1.1 Štruktúra: Slnko, prevodové stupne a zazvonenie

Systém je primárne zložený z troch hlavných komponentov, ktoré spolupracujú na dosiahnutí redukcie rýchlosti a zosilnenia krútiaceho momentu.

• Slnečné zariadenie: Nachádza sa v strede a je to vstupný koniec systému. Prijíma energiu z motora a poháňa okolité planéty, podobne ako Slnko poháňa planéty v našej slnečnej sústave.
• Planet Gears: Tieto ozubené kolesá sa otáčajú okolo centrálneho slnečného kolesa. Zvyčajne existujú tri až päť z nich, namontované na komponente zvanej a dopravca planéty . Nielenže otáčajú na svoje vlastné osi, ale tiež obiehajú slnečné zariadenie, a tak sa systém dostane na meno.
• Zvonenie: Toto je vonkajšia kruhová zložka s vnútornými zubami. Vo väčšine aplikácií zostáva krúžkový výstroj stacionárny a pôsobí ako trasa pre planétu na obežnú dráhu.

1.2 Unikátny pohyb „obežnej dráhy“ a „rotácie“

Keď slnečné zariadenie prijíma energiu, zapadne a riadi všetky planétové prevody. Pretože sa planéta prevodovky zasadzuje aj so stacionárnym krúžkovým výstrojom, sú nútení otáčať sa na svojich vlastných osiach a súčasne obiehať slnečné zariadenie.

Tento obiehajúci pohyb núti dopravca planéty - čo je výstupný koniec systému - otáčať sa oveľa nižšou rýchlosťou ako vstup. Vysokorýchlostný pohyb vstupu sa tak premieňa na nižšiu rýchlosť, vyšší kŕmny výstup, ktorý dosahuje cieľ zníženia rýchlosti.

1.3 Ako dosahujú vysoké prevodové pomery a vysoký krútiaci moment

Kľúčom k vysokému výkonu planétového reduktora planétov je jeho prenosová cesta a jedinečná štruktúra. Rozdiel v rýchlosti medzi slnečným zariadením a nosičom planéty vedie k významnému pomeru prevodových stupňov.

Tento dizajn tiež distribuuje krútiaci moment na viacerých planétach súčasne. To umožňuje systému zvládnuť oveľa ťažšie zaťaženie ako tradičný systém prevodovky podobnej veľkosti. Koaxiálny dizajn so vstupnými a výstupnými hriadeľmi na rovnakej osi spôsobuje, že redukcia je kompaktná a priestorovo efektívna, čo je rozhodujúce pre mnoho miniatúrnych a vysoko presných aplikácií.

Aplikácie a príklady redukcie mikro planétových zariadení

Z dôvodu ich kompaktnej veľkosti, vysokej účinnosti a presnosti sú redukcie mikro planétových zariadení nevyhnutnými komponentmi v modernej automatizácii a presnosti strojov.

2.1 Priemyselná automatizácia: Kolaboratívne roboty a vozidlá AGV

V priemyselnej automatizácii sa tieto reduktory používajú v kĺboch kolaboratívne roboty zabezpečiť presné riadenie pohybu a vysoký krútiaci výstup. Ich vysoká presnosť a nízka vôľa sú rozhodujúce pre zabezpečenie bezpečnej interakcie človeka-robotu a pre dokončenie zložitých úloh.

V AGV (automatizované riadené vozidlo) Systémy, mikro reduktory poháňajú kolesá a zabezpečujú hladkú a presnú navigáciu. Ich kompaktná veľkosť umožňuje ľahkú integráciu do podvozku vozidla, zatiaľ čo ich vysoké zaťaženie zaisťuje, že AGV dokáže efektívne prepravovať materiály.

2.2 zdravotnícke pomôcky: chirurgické roboty a rehabilitačné vybavenie

Medical Field vyžaduje mimoriadne vysokú presnosť a spoľahlivosť. V chirurgické roboty , mikro reduktory umožňujú malé a presné pohyby chirurgických nástrojov, ktoré lekárom umožňujú vykonávať zložité operácie s väčšou presnosťou. Ich vysoký krútiaci moment a nulová vôľa zaručujú stabilitu a bezpečnosť počas postupov.

V rehabilitačné zariadenia , Rovnako ako napájané exoskeletóny, aj mikro reduktory poskytujú pacientom kontrolovanú pomoc a pomáhajú im pri regeneračných cvičeniach. Ich ľahká hmotnosť a vysoká presnosť ponúkajú pacientom bezpečnejší a pohodlnejší zážitok.

2.3 Spotrebná elektronika: inteligentné domáce zariadenia a dronové gimbály

Mikro reduktory tiež našli cestu do každodenných spotrebiteľských výrobkov. Napríklad v niektorých riadia mechanizmy Vteligentné domáce zariadenia , rovnako ako automatizované žalúzie alebo inteligentné zámky, poskytujúce dostatočný krútiaci moment vo veľmi malom balení.

V dron gimbals , ovládajú ihrisko a vybočenie fotoaparátu, čím sa zabezpečujú, že dokonca aj počas vysokorýchlostného letu zostáva fotoaparát stabilný a zachytáva hladké zábery bez otrasov.

Príručka profesionálneho výberu: Výpočty redukcie planétových zariadení

Výber správneho redukcie planétových zariadení je rozhodujúci pre výkon a životnosť systému. Vyžaduje dôkladný proces výpočtu a zváženia niekoľkých kľúčových faktorov.

3.1 Kľúčové parametre: krútiaci moment, pomer, radiálna a axiálna sila

Pred výberom musíte definovať niekoľko kritických parametrov:

• Krútiaci moment: Toto je najdôležitejší faktor. Zahŕňa oboje menovitý krútiaci moment a maximálny moment momentu . Menovitý krútiaci moment je to, čo reduktor zvládne nepretržite. Maximálny momentový krútiaci moment, ktorý sa vyskytuje počas spustenia alebo brzdenia, môže byť niekoľkokrát vyšší a musí sa zaradiť.
• Pomer: The gear ratio is the ratio of the input speed to the output speed. It is calculated as $i = n_{motor} / n_{out}$, where $n_{motor}$ is the motor’s speed and $n_{out}$ is the desired output speed.
• Radiálna a axiálna sila: Radiálna sila je kolmá na výstupný hriadeľ, zatiaľ čo axiálna sila je rovnobežná. Ak tieto sily presahujú limity reduktora, môžu spôsobiť predčasné opotrebenie ložiska.

3.2 Kroky výberu: Sprievodca krok za krokom

Robustný výberový proces môže zabrániť budúcim zlyhaniam zariadenia.

1. Určite pracovný a vrcholový krútiaci moment: Najskôr vypočítajte krútiaci moment potrebný na normálnu prevádzku a potom určte maximálny okamžitý krútiaci moment, ktorý sa môže vyskytnúť počas spustenia alebo núdzového brzdenia.
2. Vypočítajte požadovaný pomer: Pomocou rýchlosti motora a požadovanej rýchlosti výstupu nájdete potrebný pomer prevodovky.
3. Skontrolujte radiálne a axiálne sily: Vypočítajte sily generované zaťažením a uistite sa, že sú v rámci limitov uvedených v technickom datatashere reduktora.
4. Zvážte obmedzenia montáže a veľkosti: Nakoniec skontrolujte, či sú zvolené veľkosť, hmotnosť a konfigurácia zvoleného modelu kompatibilné s vašim existujúcim zariadením.

3.3 Bežné vzorce a nástroje

• Vzorec krútiaceho momentu: $ T = p / \ omega $ ($ p $ je sila, $ Ω $ je uhlová rýchlosť, kde $ Ω = 2πn / 60 $).
• Nástroje online výberu: Mnoho technických webových stránok ponúka online nástroje, ktoré vám môžu pomôcť nájsť vhodné modely jednoduchým zadaním vašich parametrov. Aj keď je to užitočné pre počiatočné skríning, vždy dvakrát skontrolujte oficiálny údaje o produkte.

V-depth Look at the Structure and Technical Details

Aby sme skutočne pochopili výkonnosť a potreby výkonu a údržby planetárneho reduktora, je nevyhnutný hlboký ponor do svojej vnútornej štruktúry.

4.1 Podrobná analýza: Slnko, nosič planéty a kruhové zariadenie

Ak chcete jasnejšie porozumieť tomuto prenosovému systému, môžete začať funkčným a výrobným procesom jej základných komponentov.

• Slnečné zariadenie: Ako vstup je jeho presnosť rozhodujúca pre hladkú prevádzku systému. Zvyčajne sa vyrába z zliatiny s vysokou pevnosťou a tepelne ošetrená pre zvýšenú tvrdosť a odolnosť proti opotrebeniu.
• Planet Carrier: Tento komponent podporuje prevody planéty a určuje výstup systému. Musí byť vysoko rigidný a stabilný, aby sa zabránilo vytesniu alebo vibráciám, a jeho výrobná presnosť priamo ovplyvňuje presnosť výstupu reduktora.
• Zvonenie: Vnútorný zubný profil kruhového prevodového stupňa sa musí vyrábať s extrémnou presnosťou. Jeho rozmerové tolerancie priamo ovplyvňujú chvenie , čo je kľúčovým faktorom v celkovej presnosti prenosu redukcie.

4.2 Gearing: Ako sa dosiahne presnosť a účinnosť

• Vôľa: Toto je malý uhol rotácie vo vstupnom hriadeli predtým, ako sa výstupný hriadeľ začne pohybovať. Nulová alebo nízka vôľa je kľúčovým ukazovateľom reduktora s vysokou presnosťou. Na minimalizáciu vôle, výrobcovia používajú vysoko presné procesy, ako je brúsenie a tvarovanie prevodoviek.
• Angažovanosť viacerých zubov: Na rozdiel od tradičných prevodoviek sa zapoja do redukcie planétových zariadení Viaceré planétové prevody so slnečným výstrojom a zazvonením súčasne. Tento dizajn distribuuje krútiaci moment na niekoľkých prevodových stupňoch, čo výrazne zvyšuje kapacitu zaťaženia systému a odpor voči šoku. Z tohto dôvodu môžu reduktory planétových zariadení dosiahnuť vysoký výkon krútiaceho momentu v takej kompaktnej veľkosti.

Porovnanie značky a poradenstvo v oblasti nákupu

Akonáhle pochopíte technológiu, ďalším krokom je zvoliť správny model. Trh ponúka širokú škálu značiek, od medzinárodných vodcov po domácich výrobcov.

5.1 International vs. domáce značky: porovnanie

• Vternational Brands: Všeobecne majú dlhú históriu technických odborných znalostí a výrobnej dokonalosti. Ich výrobky sú známe vysokou presnosťou, dlhou životnosťou a spoľahlivosťou, najmä v oblastiach, ako je nízka vôľa a tichá prevádzka. Aj keď majú často komplexnú technickú podporu, majú tendenciu byť drahšie s dlhšími dodacami.
• Domáce značky: V recent years, domestic brands have made significant technological strides. Their products often offer comparable performance for most industrial applications and are a great option for projects with budget constraints or tight deadlines.

5.2 Ako pre vás zvoliť správnu značku

Najlepšia voľba závisí od konkrétnych potrieb vášho projektu.

• Pre aplikácie s vysokou presnosťou: Ak je váš projekt v odbore ako robotika alebo lekárske vybavenie, uprednostňujte medzinárodnú značku známu pre jej spoľahlivosť a presnosť, aj keď je to za vyššiu cenu.
• Pre nákladovo citlivé projekty: Ak je vaša aplikácia vo všeobecnosti automatizácia alebo výroba, kde je kľúčová dobrá rovnováha výkonu a ceny, kvalitná domáca značka môže byť vynikajúcou voľbou.

Vaše konečné rozhodnutie by malo vyvážiť Výkon, cena, doba dodania a po predajnej službe . Starostlivé preskúmanie technického údajov o produkte a komunikácia s dodávateľmi sú rozhodujúcimi krokmi pri výbere múdreho výberu.

Záver: Zhrnutie a výhľad

The redukcia planéty , so svojím jedinečným koaxiálnym dizajnom, vysokou hustotou krútiaceho momentu a výnimočnou presnosťou prenosu, je nevyhnutnou súčasťou moderného priemyslu. Ako inteligentný výrobný pokrok pokrokuje, dopyt po ešte presnejších, kompaktnejších a efektívnejších redukciách prevodových stupňov bude rásť iba. Pochopenie jeho princípov a metód výberu je kľúčové pre využitie tejto technológie pre budúcu inováciu.
