Konečný sprievodca reduktormi prevodoviek s pravým uhlom: výber, aplikácie a výhody

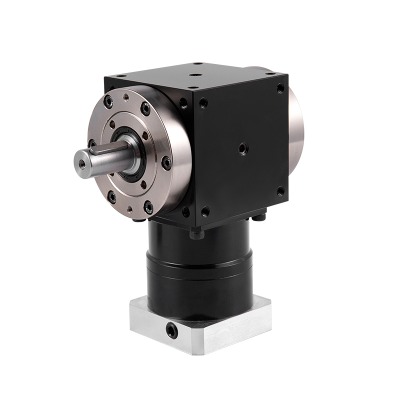

Pochopenie základov redukcií prevodoviek s pravouhlým uhlom

Jadrom nespočetných mechanických systémov leží zásadný komponent zodpovedný za prenos energie a zmenu jeho smeru: redukcia prevodovky s pravým uhlom. Toto dômyselné zariadenie slúži dvojitým účelom. Primárne mení smer rotačného výkonu o 90 stupňov, čo je nevyhnutnosť v aplikáciách s priestorovými obmedzeniami, kde vstupné a výstupné hriadele nie je možné zarovnať lineárne. Po druhé, a rovnako dôležité, znižuje vstupnú rýchlosť z motora (napr. Elektrický motor) na vhodnejší, vyšší prúdový a nižší rýchlosť pre poháňané zariadenie. Táto kombinácia smerovej zmeny a zníženia rýchlosti z nej robí nevyhnutný prvok v rozsiahlej škále priemyselných, automobilových a spotrebiteľských aplikácií. Základný princíp zahŕňa súbor prevodových stupňov - najčastejšie skosené alebo červové prevodové stupne - umiestnené v kryte v kolmom uhle k sebe, efektívne prenáša pohyb a silu.

Základné komponenty a konštrukcia

Účinnosť a trvanlivosť redukcie prevodovky s pravouhlou uhlom sú diktované jeho vnútornými komponentmi a ich kvalitou. Kryt, zvyčajne postavený z liatiny, hliníka alebo kalenej ocele, slúži ako tuhá konštrukcia, ktorá presne zarovnáva prevody a chráni ich pred vonkajšími kontaminantmi. Pôsobí tiež ako rezervoár pre mazivo, ktorý je nevyhnutný na zníženie trenia, rozptyľovanie tepla a zabránenie predčasného opotrebenia. Vo vnútri sú prevody srdcom systému. Výber typu prevodového stupňa významne ovplyvňuje výkonnostné charakteristiky reduktora.

• Kŕmile: Tieto zuby v tvare kužeľa a používajú sa vo dvojiciach. Sú známe svojou vysokou účinnosťou a schopnosťou zvládnuť významné zaťaženie, ale môžu byť hlučnejšie ako iné typy a vyžadujú presné zarovnanie.
• Prevodové kolesá: Toto nastavenie pozostáva z závitovej skrutky červa, ktorá sa zaostruje s červovým kolesom. Primárnou výhodou je vysoký pomer redukcie, ktorý je dosiahnuteľný v jednom štádiu a vlastná schopnosť sebaklamania (bránenie chrbta), aj keď často za cenu nižšej účinnosti v dôsledku vyššej klznej trenia.
• Hypoidné prevody: Špeciálny variant špirálových skosených prevodov, kde sa sekery nepretínajú. Tento návrh umožňuje súčasne v kontakte viac zubov, čo vedie k plynulejšej, tichejšej prevádzke a vyššej kapacite krútiaceho momentu, ktoré sa často vyskytujú vo vysokovýkonných automobilových diferenciáloch.

Medzi ďalšie kritické komponenty patria tesnenia a ložiská. Vysoko kvalitné tesnenia bránia úniku maziva a blokujú vstup prachu, vody a iných abrazívnych častíc. Ložiská podporujú rotujúce hriadele, udržiavajú zarovnanie a absorbujúce radiálne a axiálne zaťaženie, ktoré priamo ovplyvňujú životnosť a hladinu hluku jednotky.

Pracovný princíp: Ako sa transformuje pohyb

Prevádzka a redukcia prevodovky s pravým uhlom je elegantná demonštrácia mechanickej výhody. Rotačný výkon sa aplikuje na vstupný hriadeľ. Tento hriadeľ je pripojený k hnaciemu zariadeniu (napr. Červ alebo kolesá pastorka). Keď sa toto prevodové zariadenie otáča, jeho zuby sa zapájajú do zubov poháňaného prevodového stupňa (koleso červov alebo kŕmidla korunky), ktoré je namontované na výstupnom hriadeli. Uhol 90 stupňov medzi hriadeľmi sa dosahuje špecifickou orientáciou týchto prevodov. Súčasne sa k redukcii rýchlosti a množeniu krútiaceho momentu vyskytuje v dôsledku pomeru prevodových stupňov - pomer medzi počtom zubov na poháňanom prevodovom zariadení k počtu zubov na hnacej kocke. Napríklad, ak je hnacie zariadenie s 10 zubami oká s poháňaným výstrojom s 30 zubami, pomer prevodového stupňa je 3: 1. To znamená, že výstupný hriadeľ sa otočí na jednu tretinu rýchlosti vstupného hriadeľa, ale s približne trojnásobkom krútiaceho momentu (mínus straty účinnosti). Táto transformácia je rozhodujúca pre porovnávanie vysokorýchlostného, ​​nízko-krútiaceho výstupu bežných prvotriednych pohybov, ako sú elektrické motory, k nízkorýchlostným, vysokým prúdom strojov, ako sú dopravníky, mixéry alebo navijak.

Kľúčové výhody implementácie redukcií pravého uhla v strojoch

Rozhodnutie o využití redukcie prevodovky s pravouhlou prevodovkou je poháňané presvedčivým súborom výhod, ktoré riešia základné inžinierske výzvy. Najzreteľnejšou výhodou je priestorová účinnosť. Presmerovaním toku energie tieto reduktory umožňujú kompaktnejšie a optimalizované návrhy stroja, ktoré sa namontujú do tesných priestorov, kde by neboli možné reduktory in-line. Toto je obzvlášť cenné v zložitých systémoch, ako sú automatizované obalové vedenia alebo v rámci obmedzených priestorov poľnohospodárskych strojov. Ďalej konsolidujú funkčnosť. Namiesto toho, aby si vyžadovalo viac komponentov na najprv zníženie rýchlosti a potom zmenu smeru, jedna jednotka s pravouhlou uhlom spĺňa obe úlohy, zjednodušuje hnací vlak, znižuje počet častí a minimalizuje potenciálne body zlyhania.

Ďalšou významnou výhodou je všestrannosť v montážnych pozíciách. Mnoho návrhov prevodovky s pravouhlou prevodovkou ponúka viac možností montáže (namontované na nohy, prírubové alebo hriadeľové), čo inžinierov poskytuje flexibilitu počas fáz navrhovania a inštalácie. Táto adaptabilita zaisťuje, že reduktor môže byť bezproblémovo integrovaný do nového aj existujúceho vybavenia. Z hľadiska výkonu ponúka určité typy, najmä redukcie červov, hodnotiace funkcie nevracia alebo sebakrytia. To znamená, že krútiaci moment aplikovaný na výstupný hriadeľ nedokáže sponzorovať vstupný hriadeľ, pôsobiť ako vstavaný brzdový mechanizmus pre aplikácie, ako sú zdvíhanie, výťahy a dopravníky na sklone, zlepšujú bezpečnosť a riadenie. Nakoniec sú moderné reduktory pravého uhla skonštruované pre vysokú účinnosť a trvanlivosť. Pokročilé výrobné techniky, vysoko kvalitné ocele zliatiny a optimalizované profily zubov minimalizujú stratu energie prostredníctvom trenia a zaisťujú, že jednotka vydrží vysoké nárazové zaťaženie a spoľahlivo pracuje tisíce hodín s minimálnou údržbou.

Výber najlepšej prevodovky s pravým uhlom pre vaše konkrétne potreby

Výber optimálneho redukcie prevodovky s pravouhlou prevodovkou je kritický proces, ktorý priamo ovplyvňuje výkon, dlhovekosť a nákladovú efektívnosť vašej aplikácie. Zlý výber môže viesť k predčasnému zlyhaniu, neefektívnej prevádzke a nákladným prestojom. Tento proces zahŕňa dôkladné vyhodnotenie niekoľkých kľúčových parametrov, aby sa zabezpečilo, že redukcia je dokonale zladená s jeho zamýšľanou povinnosťou.

Kritické parametre výkonnosti na vyhodnotenie

Predtým, ako zvážite typy alebo modely, musíte najprv definovať prevádzkové požiadavky vášho systému.

• Vstupná rýchlosť (RPM) a napájanie (HP/KW): Rotačná rýchlosť a hodnotenie výkonu vášho hlavného ťahu (motor) sú východiskové body. Reduktor musí byť hodnotený tak, aby zvládol vstupný výkon bez prehriatia.
• Požadovaná rýchlosť výstupu a krútiaci moment: Určite požadovanú výstupnú rýchlosť (RPM) a krútiaci moment (NM alebo LB-FT) potrebný na riadenie zaťaženia. Tým sa určuje potrebný redukčný pomer (vstupné RPM / výstupné otáčky).
• Pracovný cyklus: Bude reduktor bežať nepretržite, prerušovane alebo s častými začiatkami/zastaveniami? Musí sa zvážiť aj nárazové zaťaženie (náhle, intenzívne hroty krútiaceho momentu), pretože vyžadujú reduktor s vyšším faktorom servisu.
• Zaťaženie a zaťaženie s presahom: Sú to sily aplikované kolmo (radiálne zaťaženie) alebo rovnobežné (axiálne zaťaženie) s hriadeľom. Prekročenie kapacity menovité zaťaženie reduktora môže rýchlo poškodiť ložiská a tesnenia.

Okrem toho je prevádzkové prostredie rozhodujúce. Bude reduktor vystavený extrémnym teplotám, korozívnym chemikáliám, nadmernej vlhkosti alebo abrazívnemu prachu? Tieto podmienky určujú požiadavky na špeciálne tesnenia, povlaky, kryty materiálov a mazivá.

Porovnanie reduktorov prevodoviek kovu vs.

Výber medzi dvoma najbežnejšími typmi reduktorov pravého uhla je zásadný, ktorý závisí od kompromisu medzi účinnosťou a pomerom. Nasledujúce porovnanie načrtáva ich kľúčové rozdiely:

Znižovače prevodoviek vo všeobecnosti fungujú s vyššou účinnosťou (95-98% na fázu) v porovnaní so znížením červových zariadení. Je to preto, že ich akcia zahŕňa viac valivého kontaktu a menej posuvné trenie. Naopak, redukcia červových zariadení s jedným stupňami zvyčajne ponúka rozsah účinnosti 50-90%, čo so zvyšujúcim sa redukčným pomerom klesá. Reduktory červových zariadení však vynikajú pri dosahovaní vysokých redukčných pomerov (5: 1 až 70: 1) v jednom kompaktnom štádiu, zatiaľ čo kŕmne prevody sú často obmedzené na nižšie pomery (1: 1 až 6: 1) v jednom štádiu. V prípade vyšších pomerov musia byť kŕmne prevodové kolesá kombinované s paralelnými štádiami hriadeľa, čím sa vytvorí reduktor skosenia, ktorý zvyšuje veľkosť a náklady. Okrem toho nastavenia prevodovky červov často poskytujú priaznivú vlastnosť samovračania, ktorá vo všeobecnosti nie je charakteristická pre kožu. Nakoniec, reduktory kŕmidla, najmä návrhy priamych zubov, môžu byť hlasnejšie, zatiaľ čo reduktory červových zariadení zvyčajne bežia potichu.

Preto Najlepšia prevodovka s pravým uhlom pre vysoké kočné aplikácie To by tiež vyžadovalo vysokú účinnosť, často by bola skosením Pre aplikácie, ktoré uprednostňujú pomer vysokej redukcie v kompaktnej stope a kde sa požaduje sebakrakovanie, je reduktor červov často ideálnou a ekonomickejšou voľbou.

Preskúmanie rôznych aplikácií v priemyselných odvetviach

Jedinečná schopnosť meniť smer a zníženie rýchlosti spôsobuje redukcia prevodovky s pravým uhlom všadeprítomný komponent v ohromujúcom škále priemyselných odvetví. Vo výrobe a manipulácii s materiálom sú hnacou silou za dopravnými systémami, paletizátormi a automatizovanými riadenými vozidlami (AGV), ktoré poskytujú potrebný krútiaci moment na presun ťažkých zaťažení a dokonale montáž do rohových jednotiek dopravných línií. Priemysel potravín a nápojov sa spolieha na reduktory pravého uhla z nehrdzavejúcej ocele pre mixéry, miešačky a zariadenia na plnenie do fliaš, kde je prvoradá hygiena, odolnosť proti korózii a spôsobilosť umytia. Pri obnoviteľnej energii sú tieto reduktory rozhodujúce v systémoch sledovania slnečných látok a upravujú uhol panelov po celý deň, aby sledovali slnko.

Sektory ťažby a stavebníctva závisia od extrémne drsných a odolných reduktorov pravého uhla na energetické vybavenie, ako sú drviče, obrazovky a navijak, ktoré sú vystavené obrovskému nárazu a abrazívnemu prachu. Špecifická a kritická aplikácia je nájdenie prevodovky z trvanlivého pravého uhla pre poľnohospodárske stroje ako sú traktory, kombinácie a sejby. Tieto stroje vyžadujú reduktory, ktoré vydržia nielen vysoký krútiaci moment, ale aj vystavenie bahne, prachu a extrémne poveternostných podmienok. Okrem toho ich automobilový priemysel používa v jednotkách diferenciálov a vzletu (PTO). Dokonca aj každodenné spotrebiteľské výrobky, od výkonných vŕtačiek rúk po otvárače garážových dverí, využívajú kompaktné redukcie pravého uhla na dodanie vysokého krútiaceho momentu v obmedzenom priestore. Táto neuveriteľná všestrannosť zdôrazňuje svoju základnú úlohu v modernej mechanike.

Zabezpečenie dlhovekosti: Tipy na údržbu a riešenie problémov

Správna údržba je jediným najdôležitejším faktorom pri maximalizácii životnosti a spoľahlivosti redukcie prevodovky s pravouhlou uhlom. Dobre udržiavaná jednotka môže roky fungovať efektívne, zatiaľ čo zanedbanie môže viesť k katastrofickému zlyhaniu a neplánovaným prestojom. Základným kameňom údržby je mazanie. Použitie správneho typu a stupňa maziva, udržiavaného na správnej úrovni, nie je možné dosiahnuť. Olej alebo tuk znižuje opotrebenie, rozptyľuje teplo a chráni pred koróziou. Je nevyhnutné dodržiavať odporúčania výrobcu pre počiatočný typ maziva a intervaly pre zmeny oleja alebo opätovné opätovné opatrenie. Pre tvrdé prostredie alebo nepretržitú prevádzku môžu byť potrebné skrátiť tieto intervaly. Pravidelne kontrolujte úniky maziva, ktoré sú často naznačené akumuláciou oleja okolo tesnení alebo krytu.

Bežné problémy a diagnostické kroky

Aj pri dobrej údržbe môžu vzniknúť problémy. Včasná diagnostika je kľúčom k tomu, aby sa zabránilo tomu, aby sa drobné problémy stali hlavnými opravami.

• Prehriatie: Toto je často spôsobené nedostatočným mazaním (nízka hladina oleja, nesprávny typ maziva), preťaženie alebo nadmerná teplota okolia. Najskôr skontrolujte zaťaženie a stav maziva.
• Nezvyčajný hluk (kňučanie, brúsenie, klepanie): Nadmerný hluk zvyčajne označuje problém s prevodmi alebo ložiskami. Kňučanie môže poukazovať na nesprávne zarovnanie alebo opotrebenie, zatiaľ čo mletie často naznačuje silné poškodenie zubov. Klepanie môže byť príznakom poškodených ložísk alebo nadmerného odporu.
• Vibrácie: Nadmerné vibrácie zvyčajne vyplývajú z nesprávneho vyrovnania medzi reduktorom a poháňanými/hnacími jednotkami, opotrebovanými ložiskami, nevyváženým zaťažením alebo poškodeným zubom prevodovky.
• Únik: Úniky oleja sa najčastejšie vyskytujú až po neúspešné tesnenia. Identifikujte zdroj úniku a okamžite vymeňte tesnenie, aby ste zabránili strate a kontaminácii maziva.

Zriadenie programu prediktívnej údržby vrátane pravidelnej analýzy vibrácií a termografie môže tieto problémy pomôcť včas odhaliť tieto problémy. Pre tých, ktorí sa pýtajú Ako správne nainštalovať redukciu prevodového stupňa pravého uhla , tento proces sa vždy začína zabezpečením pevného, ​​plochého montážneho povrchu, aby sa zabránilo skresleniu bývania. Hriadele musia byť presne zarovnané, aby sa minimalizovalo vibrácie a ložisko. Všetky pripojenia musia byť bezpečné a jednotka musí byť pred spustením namazaná. Podľa inštalačnej príručky výrobcu je absolútne rozhodujúci pre zabezpečenie optimálneho výkonu a súladu s zárukou. Pre každého hľadania tipy na údržbu pravého uhla , Mantra je konzistentnosť: konzistentné kontroly, konzistentné používanie správnych mazivých látok a konzistentná pozornosť na nezvyčajné zvuky alebo teploty.

Úvahy o nákladoch a faktory získavania zdrojov

Náklady na akvizíciu redukcie prevodovky s pravouhlou uhlom sú iba jednou časťou celkových nákladov na vlastníctvo. Zatiaľ čo počiatočná cena je vždy úvahou, mala by sa zvážiť s faktormi, ako je očakávaná životnosť, požiadavky na údržbu a energetickú účinnosť. Lacnejší a nízko kvalitný reduktor môže mať vyššiu mieru zlyhania, čo vedie k častejším výmenám a nákladným prestojom výroby, čo je v konečnom dôsledku drahší ako prémiový a spoľahlivý model. Spotreba energie je ďalším hlavným faktorom. Napríklad efektívnejší redukcia skosenia bude spotrebovať menej elektriny počas svojej životnosti ako menej efektívny reduktor červov, ktorý vykonáva rovnakú úlohu, čo môže viesť k významným úsporám nákladov na energiu.

Pri získavaní je dôležité zvážiť reputáciu výrobcu kvality, dostupnosť technickej podpory a dodacie lehoty pre počiatočnú objednávku a akékoľvek potenciálne náhradné diely. Štandardizácia v zariadení môže tiež znížiť náklady minimalizovaním počtu rôznych náhradných dielov, ktoré je potrebné zásobiť. Medzi kľúčové otázky, ktoré sa majú opýtať, patrí servisný faktor reduktora (hodnotenie jeho schopnosti zvládnuť preťaženie), záručné podmienky a dostupnosť možností prispôsobenia, ak štandardné modely nespĺňajú vaše konkrétne požiadavky. Porozumenie náklady Reduktory rýchlosti pravého uhla zahŕňa tento holistický pohľad, vyváženie počiatočných investícií s dlhodobou prevádzkovou spoľahlivosťou a efektívnosťou.
