Systémy planetárnych pohonov: Riešenia s vysokou presnosťou pre EV, robotiku a ťažký priemysel

1. Úvod

Systémy planétových jednotiek predstavujú jednu z najpokročilejších prenosových technológií, ktoré sú dnes k dispozícii. Tieto kompaktné, vysokohorové systémy využívajú jedinečné usporiadanie prevodových stupňov - pozostávajúci z centrálneho slnečného zariadenia, viacerých planétových prevodov a vonkajšieho krúžku - na dodanie výnimočnej účinnosti prenosu energie v pozoruhodne malej stope.

Základný princíp planétových jednotiek spočíva v ich schopnosti distribuovať záťaž vo viacerých kontaktných bodoch súčasne. Táto charakteristika dizajnu ich robí obzvlášť cennými v moderných priemyselných aplikáciách, kde sa naďalej zvyšujú priestorové obmedzenia a požiadavky na výkon. Napríklad v robotike umožňujú planetárne jednotky presné a hladké pohyby potrebné na pokročilú automatizáciu. Pre elektrické vozidlá poskytujú zásadné násobenie krútiaceho momentu potrebné na efektívny prenos energie z elektrických motorov do kolies.

Keďže priemyselné odvetvia na celom svete sa snažia o väčšiu automatizáciu a energetickú účinnosť, porozumenie technológie planétovej jednotky sa stáva čoraz dôležitejším pre inžinierov, dizajnérov a odborníkov na obstarávanie. Tento článok preskúma technické výhody planétových jednotiek, preskúma ich rôzne aplikácie, porovnáva ich s alternatívnymi prenosovými systémami a poskytne praktické usmernenie na výber správneho riešenia pre konkrétne prevádzkové požiadavky.

2. Kľúčové výhody planétových jednotiek

2.1 bezkonkurenčná hustota energie

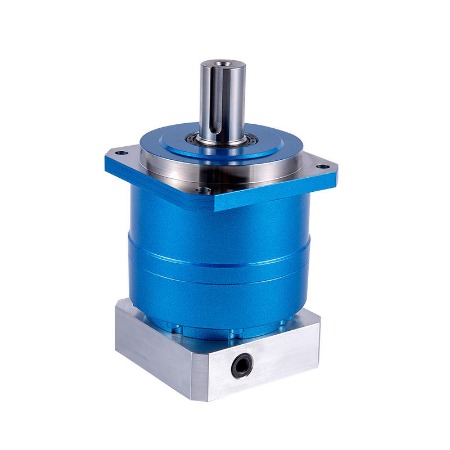

Planetárne disky ponúkajú jeden z najvyšších pomerov krútiaceho momentu k veľkosti dostupným v technológii prenosu energie. Distribúcia záťaže na viacerých planétových prevodových stupňoch umožňuje značné prenos krútiaceho momentu prostredníctvom pozoruhodne kompaktných zostaví. Napríklad Reduktory planétov PX Series spoločnosti Beitto Môže dodávať až 20 000 nm výstupného krútiaceho momentu v obaloch menších ako konvenčné prevodovky s podobnými hodnoteniami.

2.2 Výnimočná presnosť umiestnenia

Viacstranná zásahová charakteristika planétových systémov poskytuje vynikajúcu pozičnú presnosť. Modely spoločnosti Beitto s vysokou presnosťou Dosahujte hodnotenia odporu až 1 oblúk-minútu, vďaka čomu sú ideálne pre aplikácie, ktoré si vyžadujú opakovateľnú presnosť, ako sú CNC obrábkové centrá a robotické systémy zvárania.

2.3 Vysoko účinná prevádzka

Moderné planétové disky dosahujú hodnotenie účinnosti presahujúce 95% v optimálnych podmienkach. Beitto dosahuje tieto úrovne výkonnosti prostredníctvom:

• Pokročilé profilovanie zubov prevodového stupňa
• Výber prémiového ložiska
• Optimalizované mazacie systémy
• Tolerancie precíznej výroby

2.4 robustná trvanlivosť

Inherentný dizajn zdieľania záťaže poskytuje výnimočnú trvanlivosť. Beitto to zlepšuje:

• Zuby tvrdené a uzemnené zuby (HRC 58-62)
• Špecializované povrchové úpravy
• Prísne procesy kontroly kvality
• Rozsiahle protokoly na testovanie života

2.5 Hladká, tichá prevádzka

Vyvážená povaha planétových systémov vedie k výrazne nižšej úrovni vibrácií a hluku v porovnaní s mnohými alternatívnymi riešeniami pohonu - kritickým faktorom v lekárskych zariadeniach, výrobe polovodičov a ďalších aplikáciách citlivých na hluk.

4. Planéta vs. cykloidné jednotky: podrobné technické porovnanie

4.1 Základné rozdiely v dizajne

Planetárne jednotky využívajú konvenčné profily pre výstroj vo svojich viacstupňových usporiadaniach, zatiaľ čo cykloidné disky využívajú excentrický pohyb a mechanizmy kolíkov. Tieto základné rozdiely vedú k zreteľným výkonnostným charakteristikám:

Prenos krútiaceho momentu:

• Planéta: Vynikajúca hustota krútiaceho momentu prostredníctvom viacerých sieťoviek
• Cycloidal: Vynikajúca kapacita krútiaceho momentu v jednostupňových dizajnoch

Presné charakteristiky:

• Planéta: konzistentná presnosť v rozsahu rýchlosti
• Cycloidal: Minimálna vôľa, ale potenciál pre harmonické skreslenie

4.2 Tabuľka porovnávania výkonu

4.3 Odporúčania špecifické pre aplikáciu

Pre aplikácie vyžadujúce:

• Nepretržitá vysokorýchlostná prevádzka: Planetárne disky sa často ukazujú ako lepšie v dôsledku lepšieho rozptylu tepla
• Časté cykly štartu: Cycloidal môže ponúknuť výhody pri tlmení nárazov
• Presné umiestnenie: Obaja môžu fungovať dobre, pričom planéta ponúka lepšiu dlhodobú konzistenciu
• Tvrdé prostredie: Planéta zvyčajne poskytuje lepšiu odolnosť proti kontaminácii

Technické výhody spoločnosti Beitto v planétovej technológii:

• Algoritmy optimalizácie profilu proprietárneho prevodového stupňa
• Pokročilé techniky predbežného načítania
• Integrované funkcie tepelného riadenia
• Vlastné materiálové formulácie pre konkrétne aplikácie

5. Výber dodávateľa planétovej jazdy: Komplexné hodnotiace kritériá

5.1 Posúdenie technických schopností

Pri hodnotení potenciálnych dodávateľov, ako je Beitto, zvážte:

Dizajn odbornosti:

• Kvalifikácie interného inžinierskeho tímu
• Schopnosti CAD/CAE
• Simulácia a validačné zdroje

Výrobná infraštruktúra:

• Zariadenie na brúsenie CNC
• Zariadenia na tepelné spracovanie
• Laboratóriá kontroly kvality
• Automatizované zostavy

5.2 Overenie výkonu produktu

Kľúčové overovacie kroky by mali obsahovať:

• Preskúmanie testovacích údajov (mapy účinnosti, výsledky testovania života)
• Preskúmanie osvedčení o kvalite (ISO 9001, AGMA atď.)
• Referenčné kontroly s existujúcimi zákazníkmi
• Testovanie vzorky za skutočných prevádzkových podmienok

5.3 Schopnosti prispôsobenia

Beitto ponúka rozsiahle možnosti prispôsobenia:

• Špeciálne pomery prevodových stupňov (od 3: 1 do 1000: 1)
• Výber alternatívnych materiálov (z nehrdzavejúcej ocele, špeciálne zliatiny)
• Jedinečné montážske konfigurácie
• Integrované senzorové balíčky
• Špeciálne mazacie systémy

5.4 Globálna podpora a služby

Vyhodnotiť dodávateľov na základe:

• Rozumnosť technickej podpory
• Kvalita dokumentácie (príručky, výkresy, 3D modely)
• Dostupnosť náhradných dielov
• Pokrytie siete miestnych služieb
• Ponuka výcviku

5.5 Celkové náklady na úvahy o vlastníctve

Okrem počiatočnej kúpnej ceny, preskúmajte:

• Vplyv energetickej účinnosti na prevádzkové náklady
• Požiadavky a intervaly údržby
• Očakávaná životnosť
• Ďalší predaj alebo prestavba potenciálu

6. Budúce trendy a výhľad priemyslu

6.1 vznikajúci technologický vývoj

Planétový priemysel sa naďalej vyvíja s niekoľkými kľúčovými trendmi:

Inteligentné jazdy:

• Integrované senzory monitorovania stavu
• Bezdrôtové pripojenie pre prediktívnu údržbu
• Vlastné schopnosti

Pokročilé materiály:

• Nanoštruktúrované povrchové úpravy
• Kompozitné materiály
• Pokročilé mazanie technológií

Inovácie dizajnu:

• Aditívne výrobné aplikácie
• Topológia optimalizované štruktúry
• Integrované jednotky motorového pohonu

6.2 Ovládače rastu trhu

Niekoľko faktorov urýchľuje prijatie planétovej jednotky:

• Rozšírenie priemyselnej automatizácie
• Rast sektora obnoviteľnej energie
• Výroba elektrických vozidiel sa zvyšuje
• Miniaturizačné trendy v priemysle

6.3 Vízia Beitto pre budúci rozvoj

Beitto sa zameriava na základe svojho založenia japonského precízneho inžinierstva: na:

• Vysokoúčinné návrhy novej generácie
• Rozšírené možnosti prispôsobenia
• Vylepšené funkcie digitálnej integrácie
• Udržateľné výrobné procesy

6.4 Záver a odporúčania

Systémy Planetary Drive naďalej dokazujú svoju hodnotu v rozširujúcom sa rozsahu priemyselných aplikácií. Pri výbere riešenia:

1. Jasne definujte svoje technické požiadavky
2. Vyhodnoťte celkové náklady na vlastníctvo, nielen počiatočnú cenu
3. Partner s technicky schopnými dodávateľmi ako Beitto
4. Zvážte budúce odolné voči inteligentným funkciám
5. Využite odborné znalosti dodávateľa pre optimálnu integráciu systému

Pre organizácie, ktoré sa snažia implementovať technológiu planétovej jednotky, ponúka Beitto tak špičkové produkty a technická podpora potrebná na zabezpečenie úspešných aplikácií v tých najnáročnejších prostrediach.
