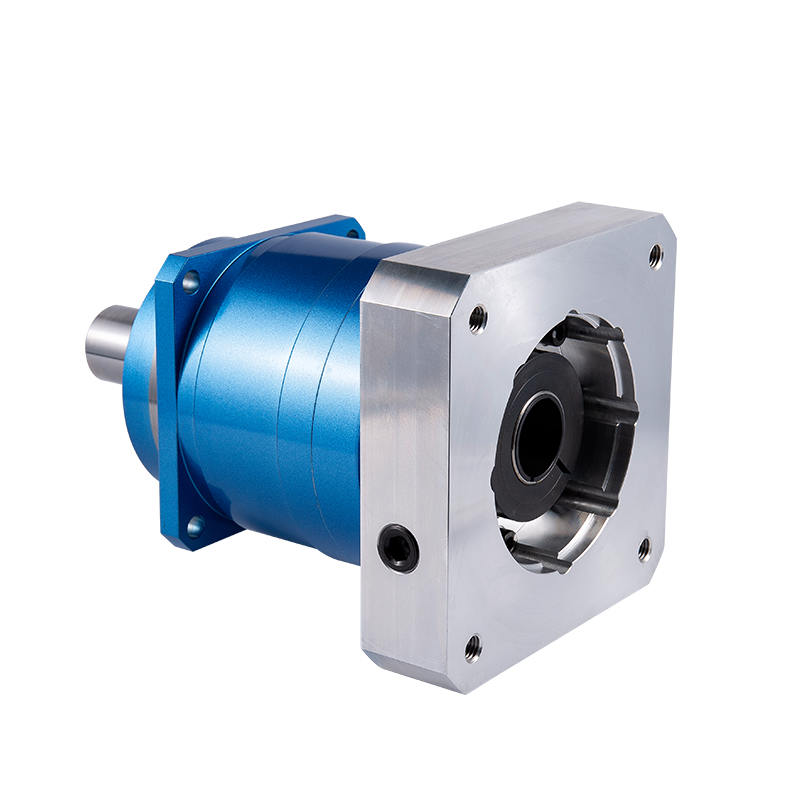

Nízka hlučnosť Multi špecifikácia Integrovaná planétová redukcia série AHS
Planetárny reduktor
Planétové reduktory zaujímajú významné postavenie v oblasti priemyselnej automatizácie. Vysoko pr...
Pozri PodrobnostiHarmonický pohon systémy predstavujú fascinujúci prístup k presnému riadeniu pohybu, ktorý sa zásadne líši od konvenčných prevodových mechanizmov. Jadrom tejto technológie je charakteristická mechanická štruktúra pozostávajúca z troch primárnych komponentov: generátor vĺn, flexspline a kruhová drážka. Ako vstupný prvok slúži generátor vĺn, typicky eliptická vačka obklopená špeciálnym ložiskom. Keď sa otáča, vytvára pohyblivú vlnu vychýlenia, ktorá sa šíri cez flexspline, čo je tenkostenná valcová miska s vonkajšími zubami. Tento flexspline zaberá s kruhovým drážkovaním, pevným krúžkom s vnútornými zubami, ale s kritickým rozdielom v počte zubov medzi týmito dvoma komponentmi.
Princíp činnosti závisí od tohto rozdielu v počte zubov. Typicky má flexspline menej zubov ako kruhové drážkovanie, zvyčajne o dva zuby na otáčku. Keď sa generátor vĺn otáča, spôsobí eliptické vychýlenie flexspline, čo umožňuje jeho zubom zaberať so zubami kruhového drážkovania v progresívnom valivom pohybe. Výsledkom je, že pri každej úplnej otáčke generátora vĺn sa flexspline posunie vzhľadom na kruhovú drážku o hodnotu zodpovedajúcu rozdielu zubov. Tento mechanizmus vytvára výnimočne vysoký prevodový pomer v kompaktnom balení, vďaka čomu sú harmonické redukcie obzvlášť cenné v aplikáciách, kde sú priestorové obmedzenia a presnosť prvoradé.
Prevodový mechanizmus s ťažnou vlnou, ktorý tvorí základ harmonických reduktorov, ponúka niekoľko výrazných výhod oproti tradičným prevodovým systémom, vďaka ktorým sú nepostrádateľné vo vysoko presných aplikáciách. Tieto výhody sa rozprestierajú vo viacerých dimenziách výkonu a významne prispievajú k ich rastúcemu používaniu v rôznych priemyselných odvetviach.
Pri integrácii harmonických reduktorov do robotických systémov je potrebné starostlivo vyhodnotiť niekoľko kritických parametrov výkonu, aby sa zabezpečil optimálny výkon systému a životnosť. Proces výberu si vyžaduje komplexné pochopenie vlastností reduktora a špecifických požiadaviek robotickej aplikácie.
Torzná tuhosť predstavuje jeden z najdôležitejších faktorov, pretože priamo ovplyvňuje schopnosť systému udržať polohu pri zaťažení. Vysoká torzná tuhosť minimalizuje uhlové vychýlenie pri pôsobení vonkajších síl, čím zaisťuje, že koncový efektor robota presne udrží svoju naprogramovanú polohu. Táto charakteristika sa stáva obzvlášť dôležitou v aplikáciách s vysokým momentovým zaťažením alebo keď rameno robota výrazne vyčnieva z kĺbu. Ďalším dôležitým parametrom je momentová zaťažiteľnosť, ktorá určuje schopnosť reduktora odolávať silám pôsobiacim kolmo na vstupný hriadeľ. Robotické aplikácie často generujú významné momentové zaťaženie, najmä v konfiguráciách kĺbových ramien, čo robí túto špecifikáciu kritickou pre spoľahlivú prevádzku.
Pri hodnotení harmonických reduktorov pre robotické aplikácie je nevyhnutné porovnať viacero špecifikácií súčasne, aby ste urobili informovaný výber. Nasledujúce porovnanie zdôrazňuje kľúčové parametre v rôznych veľkostných kategóriách:
| Parameter | Jednotky s malým rámom | Jednotky stredného rámu | Veľké rámové jednotky |
|---|---|---|---|
| Rozsah redukčného pomeru | 50:1 až 160:1 | 50:1 až 160:1 | 50:1 až 160:1 |
| Menovitý výstupný krútiaci moment (Nm) | 4 až 25 | 30 až 120 | 150 až 600 |
| Maximálny krútiaci moment (Nm) | 15 až 80 | 140 až 400 | 700 až 2000 |
| Torzná tuhosť (Nm/arcmin) | 5 až 15 | 18 až 45 | 50 až 120 |
| Momentová nosnosť (Nm) | 80 až 300 | 400 až 1200 | 1500 až 4000 |
| Priemerná hmotnosť (kg) | 0,3 až 1,2 | 1,8 až 4,5 | 6 až 15 |
Táto porovnávacia analýza ukazuje, že zatiaľ čo základný pomer redukcie zostáva konzistentný pri rôznych veľkostiach, kapacita krútiaceho momentu, tuhosť a špecifikácie momentového zaťaženia sa výrazne líšia. Výber harmonických reduktorov pre robotické ramená vyžaduje zosúladenie týchto parametrov so špecifickými požiadavkami každého kĺbu v robotickom systéme, berúc do úvahy normálne prevádzkové podmienky aj špičkové zaťaženie, ktoré sa môže vyskytnúť počas núdzových zastavení alebo neočakávaných kolízií.
Integrácia harmonických reduktorov do robotických systémov presahuje len výber vhodných špecifikácií. Správna montáž, mazanie a postupy údržby výrazne ovplyvňujú výkon a životnosť týchto presných komponentov. Montážne plochy musia vykazovať dostatočnú rovinnosť a tuhosť, aby sa zabránilo deformácii puzdra reduktora, ktoré by inak mohlo viesť k predčasnému opotrebovaniu alebo poruche. Podobne musia byť vstupné a výstupné pripojenia presne zarovnané, aby sa zabránilo zavádzaniu parazitných záťaží, ktoré by mohli znížiť výkon alebo skrátiť prevádzkovú životnosť.
Mazanie predstavuje ďalší kritický aspekt integrácie harmonického reduktora. Špecifické požiadavky na mazanie sa líšia v závislosti od prevádzkových podmienok, vrátane rýchlosti, teploty a charakteristík zaťaženia. Niektoré jednotky sa dodávajú predmazané na celú dobu životnosti, zatiaľ čo iné vyžadujú pravidelnú údržbu mazania. Pochopenie týchto požiadaviek a stanovenie vhodných plánov údržby zaisťuje konzistentný výkon a maximalizuje servisné intervaly. Okrem toho sa úvahy o tepelnom manažmente stávajú dôležitými v aplikáciách s vysokým cyklom, kde by tvorba tepla mohla ovplyvniť výkon. Musia byť vytvorené správne cesty odvádzania tepla, najmä v kompaktných robotických spojoch, kde priestorové obmedzenia obmedzujú možnosti chladenia.
Vôľa, definovaná ako vôľa medzi protiľahlými komponentmi v ozubenom kolese, predstavuje jednu z najvýznamnejších výziev v systémoch precízneho riadenia pohybu. V konvenčných prevodových systémoch táto vôľa vytvára mŕtvu zónu, kde vstupný pohyb nevytvára zodpovedajúci výstupný pohyb, čo vedie k chybám polohovania, vibráciám a zníženej tuhosti systému. Harmonické reduktory účinne eliminujú tento problém vďaka svojmu jedinečnému princípu fungovania, ktorý udržuje konštantný záber zubov počas celého pracovného cyklu.
Charakteristika takmer nulovej vôle harmonických reduktorov poskytuje podstatné výhody v aplikáciách riadenia pohybu. V polohovacích systémoch zaisťuje, že výstupný hriadeľ okamžite reaguje na vstupné príkazy bez straty pohybu, čo umožňuje vyššiu presnosť konečného polohovania. V opakujúcich sa procesoch zaručuje konzistentný výkon cyklus po cykle, čím eliminuje odchýlky, ktoré by mohli ohroziť kvalitu produktu. V prípade systémov vystavených spätnému zaťaženiu absencia vôle zabraňuje silám podobným nárazom, ktoré sa vyskytujú pri zmene smeru v konvenčných systémoch, čím sa znižuje opotrebovanie a predlžuje životnosť komponentov. Vďaka týmto výhodám sú harmonické redukcie obzvlášť cenné v aplikáciách, ako je výroba polovodičov, montáž medicínskych zariadení a súradnicové meracie systémy, kde je najvyššia úroveň presnosti povinná.
Aby sme plne ocenili presné výhody harmonických redukcií, je poučné porovnať ich výkon s inými bežnými technológiami redukcie. Nasledujúce porovnanie ilustruje významné rozdiely v charakteristikách vôle v rôznych prístupoch k riadeniu pohybu:
| Technológia redukcie | Typický rozsah vôle (arcmin) | Konzistencia spätného chodu počas života | Vplyv na presnosť polohovania |
|---|---|---|---|
| Harmonický reduktor | 0 až 1 | Výborne | Minimálne |
| Planetárna prevodovka | 3 až 10 | Dobré (ak je správne udržiavané) | Mierne |
| Cykloidný reduktor | 1 až 3 | Výborne | Nízka |
| Šnekový prevod | 10 až 30 | Spravodlivé (rastie s opotrebovaním) | Významné |
| Vlak s čelným ozubením | 5 až 15 | Spravodlivé (rastie s opotrebovaním) | Mierne to Significant |
Toto porovnanie jasne demonštruje vynikajúci výkon spätného chodu harmonických reduktorov v porovnaní s alternatívnymi technológiami. Takmer nulová vôľa poskytuje nielen okamžité výhody v presnosti polohovania, ale tiež zachováva tento výkon počas prevádzkovej životnosti komponentu. Zatiaľ čo cykloidné reduktory tiež ponúkajú vynikajúce charakteristiky vôle, zvyčajne sa nemôžu vyrovnať kompaktnému tvarovému faktoru a vysokým redukčným pomerom dosiahnuteľným pri harmonických dizajnoch. Pochopenie týchto rozdielov je nevyhnutné, keď porovnanie harmonického pohonu s planétovou prevodovkou pre presné aplikácie, pretože rozhodnutie výrazne ovplyvňuje celkový výkon systému, presnosť a dlhodobú spoľahlivosť.
Zatiaľ čo harmonické redukcie sú známe svojou spoľahlivosťou a dlhou životnosťou, implementácia vhodných stratégií údržby výrazne predlžuje ich prevádzkovú životnosť a zabezpečuje konzistentný výkon. Komplexný program údržby by sa mal zaoberať viacerými aspektmi prevádzky reduktora, vrátane riadenia mazania, kontroly kontaminácie a protokolov pravidelných kontrol. Špecifické požiadavky na údržbu sa líšia v závislosti od prevádzkových podmienok, pričom plán údržby ovplyvňujú faktory, ako sú charakteristiky zaťaženia, prevádzková rýchlosť, podmienky prostredia a pracovný cyklus.
Mazanie predstavuje možno najkritickejší aspekt údržby pre harmonické redukcie. Správny režim mazania závisí od konkrétneho dizajnu reduktora a parametrov aplikácie. Niektoré moderné jednotky sú utesnené a mazané po celú dobu životnosti, pričom nevyžadujú žiadnu bežnú údržbu mazania, zatiaľ čo iné majú schopnosť domazávať pre rozšírenú prevádzku v náročných podmienkach. Ak je potrebné domazať, je nevyhnutné použiť špecifikovaný typ a množstvo maziva, pretože nesprávne mazanie môže viesť k predčasnému opotrebovaniu alebo poruche. Kontrola kontaminácie predstavuje ďalší dôležitý aspekt údržby, najmä v aplikáciách, kde je reduktor vystavený prachu, vlhkosti alebo chemickým výparom. Správne tesniace systémy sa musia udržiavať neporušené a akýkoľvek dôkaz degradácie tesnenia by mal okamžite venovať pozornosť, aby sa zabránilo vniknutiu nečistôt, ktoré by mohli poškodiť vnútorné komponenty.
Dokonca aj pri správnej údržbe môžu harmonické redukcie prípadne vykazovať známky zníženia výkonu alebo potenciálneho zlyhania. Včasné rozpoznanie týchto ukazovateľov a implementácia vhodných nápravných opatrení môže zabrániť katastrofickým poruchám a minimalizovať prestoje. Bežné príznaky, ktoré môžu signalizovať vznikajúce problémy, zahŕňajú zvýšenú prevádzkovú teplotu, nezvyčajný počuteľný hluk počas prevádzky, zmeny plynulosti výstupu alebo výskyt mazania okolo tesnení.
Zvýšená prevádzková teplota často naznačuje nedostatočné mazanie, nadmerné zaťaženie alebo nevhodné montážne podmienky. Riešenie tohto problému zvyčajne zahŕňa overenie správnej úrovne a stavu mazania, potvrdenie, že prevádzkové zaťaženie zostáva v rámci špecifikovaných limitov, a kontrolu rovinnosti montážnych povrchov a správneho uťahovacieho momentu skrutiek. Nezvyčajné počuteľné zvuky, ako je brúsenie, cvakanie alebo nepravidelné kňučanie, môžu signalizovať opotrebovanie, znečistenie alebo nesprávne nastavenie komponentov. Vyšetrenie by malo zahŕňať dôkladnú vizuálnu kontrolu, overenie správneho zarovnania s pripojenými komponentmi a posúdenie stavu ložísk. Výskyt mazania okolo tesnení naznačuje zlyhanie tesnenia, čo si vyžaduje okamžitú pozornosť, aby sa zabránilo vniknutiu nečistôt a následnému vnútornému poškodeniu. Pochopenie týchto porúch a ich vhodných náprav je nevyhnutné pre maximalizáciu životnosti a spoľahlivosti, najmä pri zvažovaní životnosť prevodov s tenznými vlnami v prostrediach nepretržitej prevádzky.
Implementácia štruktúrovaného plánu údržby zaisťuje, že znižovačom harmonických sa dostane náležitá pozornosť v optimálnych intervaloch, maximalizuje sa výkon a životnosť a zároveň sa minimalizujú neplánované prestoje. Do komplexného programu údržby by mali byť zahrnuté nasledujúce činnosti údržby:
Zatiaľ čo harmonické redukcie získali významné uznanie v robotických aplikáciách, ich jedinečné vlastnosti ich robia rovnako hodnotnými v leteckom a kozmickom priemysle a obranných systémoch, kde sú spoľahlivosť, presnosť a úspora hmotnosti prvoradé. V leteckých aplikáciách prispievajú harmonické redukcie ku kritickým funkciám vrátane ovládania riadiacej plochy lietadla, satelitných polohovacích mechanizmov, teleskopických ukazovacích systémov a zariadení na polohovanie antény. Výnimočná presnosť polohovania a takmer nulová vôľa zaisťujú presné ovládanie týchto systémov, zatiaľ čo kompaktný dizajn a vysoký pomer krútiaceho momentu k hmotnosti priamo prispievajú k úsiliu o zníženie hmotnosti, ktoré je rozhodujúce pri návrhu letectva.
V satelitných systémoch umožňujú harmonické redukcie presné riadenie orientácie komunikačných antén, vedeckých prístrojov a mechanizmov polohovania solárnych panelov. Verzie kompatibilné s vákuom si zachovávajú svoje výkonnostné charakteristiky vo vesmírnom prostredí a poskytujú spoľahlivú prevádzku počas dlhých misií. Obranné aplikácie využívajú vysokú kapacitu krútiaceho momentu a odolnosť proti nárazovému zaťaženiu harmonických reduktorov pri stabilizácii zbraňových systémov, polohovaní sledovacej platformy a riadiacich systémoch bezpilotných vozidiel. Spoľahlivosť týchto komponentov v extrémnych podmienkach prostredia, vrátane veľkých teplotných zmien a značného vystavenia vibráciám, ich robí obzvlášť vhodnými pre náročné obranné aplikácie, kde zlyhanie nie je možné.
Odvetvie zdravotníckych zariadení predstavuje ďalšiu významnú oblasť použitia pre harmonické redukcie, kde ich presnosť, hladká prevádzka a spoľahlivosť prispievajú k pokročilým diagnostickým a liečebným technológiám. V lekárskych zobrazovacích systémoch, ako sú CT skenery a MRI prístroje, poskytujú harmonické redukcie presné riadenie pohybu potrebné na polohovanie pacienta a pohyb komponentov. Absencia vôle zaisťuje presné a opakovateľné polohovanie, čo je rozhodujúce pre získanie vysokokvalitných diagnostických snímok. Chirurgické roboty predstavujú ďalšiu rastúcu aplikáciu, kde kompaktné rozmery a vysoká presnosť harmonických reduktorov umožňujú vývoj čoraz sofistikovanejších minimálne invazívnych chirurgických systémov.
Výroba polovodičov predstavuje jedny z najnáročnejších požiadaviek na presnosť v akomkoľvek odvetví a harmonické redukcie sa stali základnými komponentmi v mnohých systémoch na spracovanie a kontrolu polovodičov. V zariadeniach na manipuláciu s plátkami plynulý pohyb a presné polohovanie, ktoré umožňujú harmonické redukcie, zabraňujú poškodeniu krehkých plátkov a zároveň zabezpečujú presné umiestnenie počas výrobných procesov. Fotolitografické systémy využívajú harmonické redukcie na presné polohovanie masky a plátku, kde je potrebná presnosť na úrovni nanometrov na vytváranie čoraz jemnejších vzorov obvodov. Vďaka kompatibilite s čistými priestormi sú správne utesnené harmonické redukcie ideálne pre tieto citlivé prostredia, kde je potrebné minimalizovať kontamináciu časticami. Pochopenie týchto rôznych aplikácií zdôrazňuje, prečo mnohí inžinieri hľadajú informácie o aplikácie harmonického reduktora v CNC strojoch a iné presné výrobné zariadenia, kde existujú podobné požiadavky na výkon.
Prebiehajúci vývoj technológie redukcie harmonických je úzko spätý s pokrokom vo vede o materiáloch, ktorý umožňuje zlepšené výkonové charakteristiky a rozšírené možnosti použitia. Tradičné harmonické redukcie primárne využívali vysokopevnostné oceľové zliatiny pre kritické komponenty, ale nedávny vývoj zaviedol alternatívne materiály, ktoré ponúkajú špecifické výhody pre náročné aplikácie. Flexspline, ktorý počas prevádzky podlieha opakovanej elastickej deformácii, ťaží najmä z vylepšení materiálu, ktoré zvyšujú únavovú životnosť pri zachovaní potrebnej pružnosti a pevnostných charakteristík.
Pokročilé metalurgické procesy priniesli zliatiny ocele so zlepšenou odolnosťou proti únave a pevnostnými charakteristikami, čo umožňuje vyššiu kapacitu krútiaceho momentu bez zvýšenia veľkosti komponentov. Súčasne boli vyvinuté špeciálne povrchové úpravy a nátery na zníženie trenia, minimalizáciu opotrebenia a predĺženie životnosti v náročných prevádzkových podmienkach. Pre aplikácie, kde je kritické zníženie hmotnosti, ako je letectvo a pokročilá robotika, výrobcovia zaviedli komponenty využívajúce zliatiny titánu a pokročilé kompozity. Tieto materiály ponúkajú vynikajúce pomery pevnosti a hmotnosti pri zachovaní potrebných mechanických vlastností pre spoľahlivú prevádzku. Okrem toho boli vyvinuté špecializované mazivá formulované špeciálne pre aplikácie s redukciou harmonických, aby sa predĺžili servisné intervaly, zlepšila účinnosť a zachovala výkonnosť v širších teplotných rozsahoch. Tieto materiálové vylepšenia spoločne prispievajú k neustálemu zlepšovaniu výkonu harmonických reduktorov a podporujú ich použitie v čoraz náročnejších aplikáciách.
Vývoj harmonických reduktorov novej generácie sa stále viac spolieha na sofistikované modelovacie a simulačné techniky, ktoré umožňujú optimalizáciu návrhov komponentov pred fyzickým prototypovaním. Analýza konečných prvkov (FEA) umožňuje inžinierom presne modelovať distribúciu napätia v flexspline a iných kritických komponentoch, identifikovať potenciálne body zlyhania a optimalizovať geometrie, aby sa minimalizovali koncentrácie napätia. Tento výpočtový prístup umožňuje radikálnejšie dizajnové inovácie a zároveň znižuje čas vývoja a náklady spojené s tradičnými metódami prototypovania metódou pokus-omyl.
Pokročilé nástroje dynamickej simulácie modelujú celé správanie systému za rôznych prevádzkových podmienok, pričom predpovedajú výkonnostné charakteristiky, ako je torzná tuhosť, vlastné frekvencie a tepelné správanie. Tieto simulácie umožňujú konštruktérom optimalizovať harmonické redukcie pre špecifické požiadavky aplikácie, prispôsobením charakteristík, ako je tuhosť, hmotnosť a kapacita krútiaceho momentu, aby zodpovedali konkrétnym prevádzkovým potrebám. Multifyzikálne simulácie, ktoré kombinujú štrukturálne, tepelné a analýzy dynamiky tekutín, poskytujú komplexný pohľad na výkon reduktora, čo umožňuje presnejšie predpovede životnosti a spoľahlivosti. Tieto výpočtové nástroje sú čoraz dôležitejšie s vývojom výrobcov vlastné riešenia harmonických pohonov pre špecializované aplikácie s jedinečnými požiadavkami na výkon, ktoré nedokážu splniť štandardné bežne dostupné komponenty.
Budúci vývoj technológie harmonických redukcií je formovaný niekoľkými novovznikajúcimi trendmi, ktoré reagujú na meniace sa požiadavky aplikácií a výrobných možností. Tieto trendy odrážajú neustálu snahu o zlepšenie výkonu, spoľahlivosti a integrácie v rôznych priemyselných odvetviach.
Tieto vývojové trendy spoločne poukazujú na harmonické redukcie so zlepšenými výkonnostnými charakteristikami, väčšou flexibilitou aplikácií a vylepšenými integračnými schopnosťami. Keďže sa tieto technológie neustále vyvíjajú, umožnia nové generácie presných zariadení v priemyselných, medicínskych, leteckých a robotických aplikáciách. Pre tých, ktorí pracujú s pokročilými systémami riadenia pohybu, pochopenie ako na to vypočítať harmonický reduktor pomer zostáva základom, ale ocenenie týchto nových trendov poskytuje kontext pre budúce návrhy systémov a výber technológií. $
